O instalație de exhaustare leagă punctele de captare de echipamentul care separă și colectează particulele. Pentru alegere trebuie privit întregul traseu: utilajele conectate, materialul aspirat, tubulatura, filtrarea și condițiile de funcționare. Catalogul ajută la identificarea pieselor; configurația finală se verifică pentru aplicația concretă.

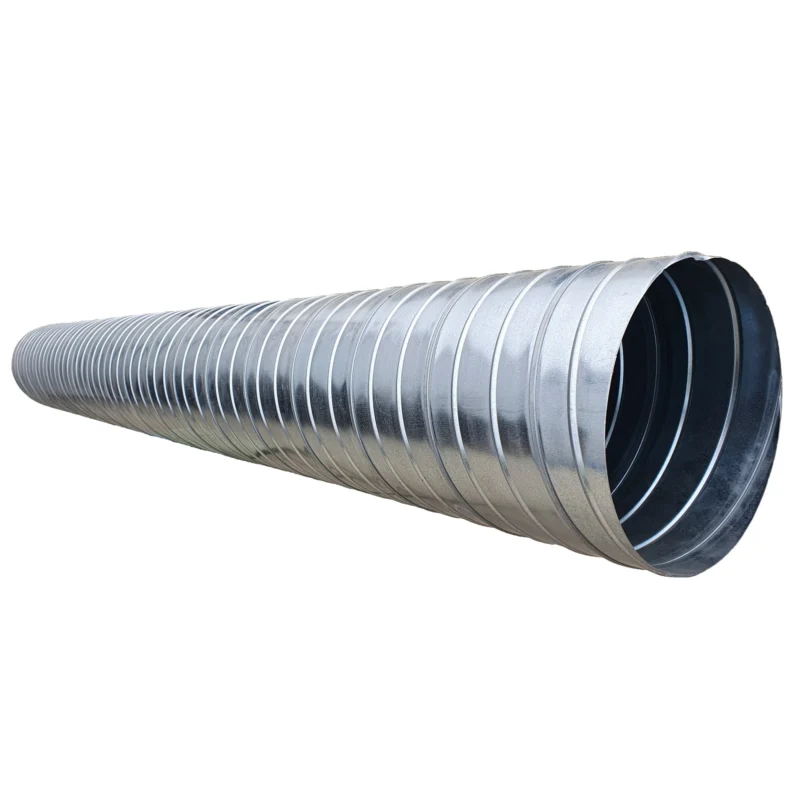

Imaginea prezintă un tronson de tubulatură SPIRO din catalogul ALWO, una dintre componentele unui traseu de exhaustare.
Exhaustor local sau sistem cu mai multe puncte de captare?
Un exhaustor local reunește ventilatorul și o soluție de filtrare ori colectare într-un echipament. Poate fi punctul de pornire pentru o aplicație, în condițiile prevăzute în fișa modelului. Pentru o instalație care deservește mai multe utilaje, alegerea include și modul în care ramurile se conectează, se închid sau lucrează simultan.
Numărul racordurilor nu stabilește singur capacitatea necesară. Două utilaje cu aceleași diametre pot avea debite cerute diferite, iar un traseu cu ramificații și coturi schimbă condițiile în care funcționează ventilatorul. Începe cu datele producătorilor utilajelor și cu schița traseului.
Componentele au roluri diferite
| Zonă | Rol | Produse din magazin |
|---|---|---|
| Traseu | Transportul aerului | Tubulatură și racorduri |
| Ramuri | Închidere și reglaj | Șuber manual / pneumatic |
| Filtrare | Separarea particulelor | Cartușe și saci filtranți |
| Colectare | Acumularea materialului | Saci colectori ALWO |
| Îmbinări | Fixarea pieselor | Coliere dedicate |
Diametrele și prinderile se verifică la fiecare îmbinare. O reducție, un adaptor sau un furtun flexibil poate rezolva legătura geometrică dintre două piese, dar alegerea trebuie să păstreze și condițiile de lucru ale instalației. Colecția Componente exhaustare grupează piesele de traseu, filtrare, prindere și integrare.
Ce date pregătești pentru alegere
- Procesul și materialul: ce se prelucrează și ce particule trebuie captate; condițiile relevante de temperatură, umiditate sau abraziune.
- Utilajele: modelul, debitul cerut la racord și punctele care funcționează simultan.
- Traseul: lungimi, diferențe de nivel, diametre, coturi, ramificații și locul echipamentului de colectare.
- Filtrarea și colectarea: tipul prevăzut de proces, accesul pentru consumabile și modul de evacuare a materialului.
- Montajul: spațiul disponibil, alimentarea electrică și posibilitatea de a ajunge la piesele care necesită verificare.
Pentru o verificare tehnică, o schiță cotată și fotografii ale racordurilor sunt mai utile decât o listă de diametre fără legătura dintre ele. Dacă instalația există deja, adaugă modelul filtrului, codurile pieselor și observațiile despre funcționare.
Cum compari echipamentele și piesele
În categoria exhaustoarelor locale ALWO poți compara modelele standard și QUATTRO. Puterea motorului, debitul maxim, racordul și suprafața filtrantă sunt repere din fișă. Debitul maxim de catalog nu reprezintă automat debitul obținut la fiecare utilaj conectat; punctul de lucru depinde și de rezistența traseului.
La tubulatură verifică toate cotele, tipul îmbinării și piesele de fixare. La consumabile, compară materialul, dimensiunile și prinderea cu documentația echipamentului. Alegerea unui sac, cartuș sau colier doar după denumire lasă neclarități importante pentru montaj.
Două situații care cer informații diferite
Înlocuirea unui consumabil: pornești de la echipamentul și piesa existente. Notezi codul, cotele și prinderea, apoi verifici materialul și configurația cerute. Consumabilele pentru exhaustare sunt organizate după familiile de produse.
Adăugarea unui utilaj pe un traseu: documentezi noul punct de captare și funcționarea simultană cu celelalte utilaje. Se revizuiesc ramura, traseul și condițiile ventilatorului; identificarea unei ramificații care se potrivește geometric este numai o parte din alegere.
Piese de comandat și soluții de verificat tehnic
În magazin poți selecta produsele și variantele disponibile. Pentru dimensionare, integrare sau o configurație completă, trimite datele aplicației către ALWO. Oferta de servicii ALWO oferă contextul consultanței pentru proiecte. Componentele pentru detectarea și stingerea scânteilor se aleg în raport cu documentația sistemului în care sunt integrate.
Pentru detalierea alegerii, consultă ghidul exhaustorului local, ghidul tubulaturii și racordurilor, ghidul cartușelor filtrante și ghidul sacilor și colierelor.
Documentare: specificațiile produselor WooCommerce și oferta de servicii ALWO. Fișa actuală a produsului și documentația instalației se verifică înainte de comandă.
