Înainte să comanzi tubulatură pentru exhaustare, întocmește lista racordurilor și traseul dintre utilaj și echipamentul de filtrare. Pentru fiecare piesă contează diametrul, geometria și tipul îmbinării; același diametru nominal nu confirmă singur compatibilitatea terminațiilor.

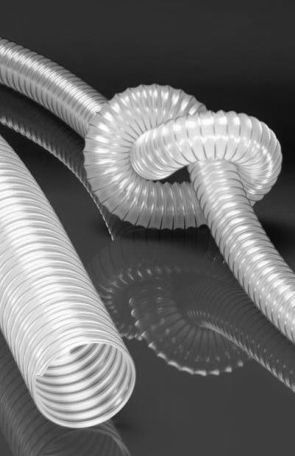

Fotografia prezintă tubulatură flexibilă din catalog. Piesele rigide și desenele lor se găsesc în fișele produselor.
Tub rigid sau furtun flexibil?
Tronsoanele circulare zincate din catalog au tablă de 0,8 mm, lungime de 1235 mm și bordură de 6 mm. Gama SPIRO este prezentată separat, cu îmbinare prin mufe. Furtunul PUL este din poliuretan cu spirală metalică și are opțiuni de grosime de 0,4 sau 0,6 mm. Alege soluția prevăzută în proiectul instalației și verifică racordurile pe care se montează.
Coturi, reducții și ramificații
- La coturi, selectează diametrul și unghiul disponibil, între 15° și 90°.
- La reducții, verifică ambele diametre, Ø1 și Ø2.
- La ramificații, compară diametrul principal și racordurile de intrare cu desenul tehnic.
- La adaptoarele rotund–rectangular, verifică atât diametrul circular, cât și secțiunea rectangulară.
Cum eviți o comandă incompletă
Notează pentru fiecare îmbinare dacă este necesară bordură, flanșă, mufă sau racord pentru flexibil. Include colierele și elementele de închidere. Pentru capetele colectoare cu patru sau cinci intrări, D1 se selectează în magazin, iar D2 se comunică la comandă.
Diametrul traseului se verifică împreună cu debitul cerut de utilaj și pierderile de presiune ale instalației. Reducerea unui diametru doar pentru a adapta o piesă disponibilă poate schimba condițiile de lucru; solicită verificarea traseului înainte de comandă.
Produse utile: tubulatură circulară zincată, coturi, reducții, furtun flexibil și coliere pentru bordură de 6 mm.
Documentare ALWO: date din catalogul magazinului și fișele ALWO indicate în articol. Pentru alegerea finală, trimite datele instalației prin pagina de contact.
